DATA DEMO Lembar gambar potongan melintang tanggul berisi enam panel penampang STA 0+000 sampai 0+250: garis tanah asli, timbunan trapesium dengan mercu +0,800, garis muka air banjir, dan tabel elevasi. Kop bertuliskan DEMO.
Potongan melintang tanggul (DATA DEMO) Potongan melintang tanggul TG 1, skala 1:100, dari lembar ukur sintetis. Kop DEMO, tanpa pengesahan, bukan untuk konstruksi.
Set PDF demo, 6 lembar A3

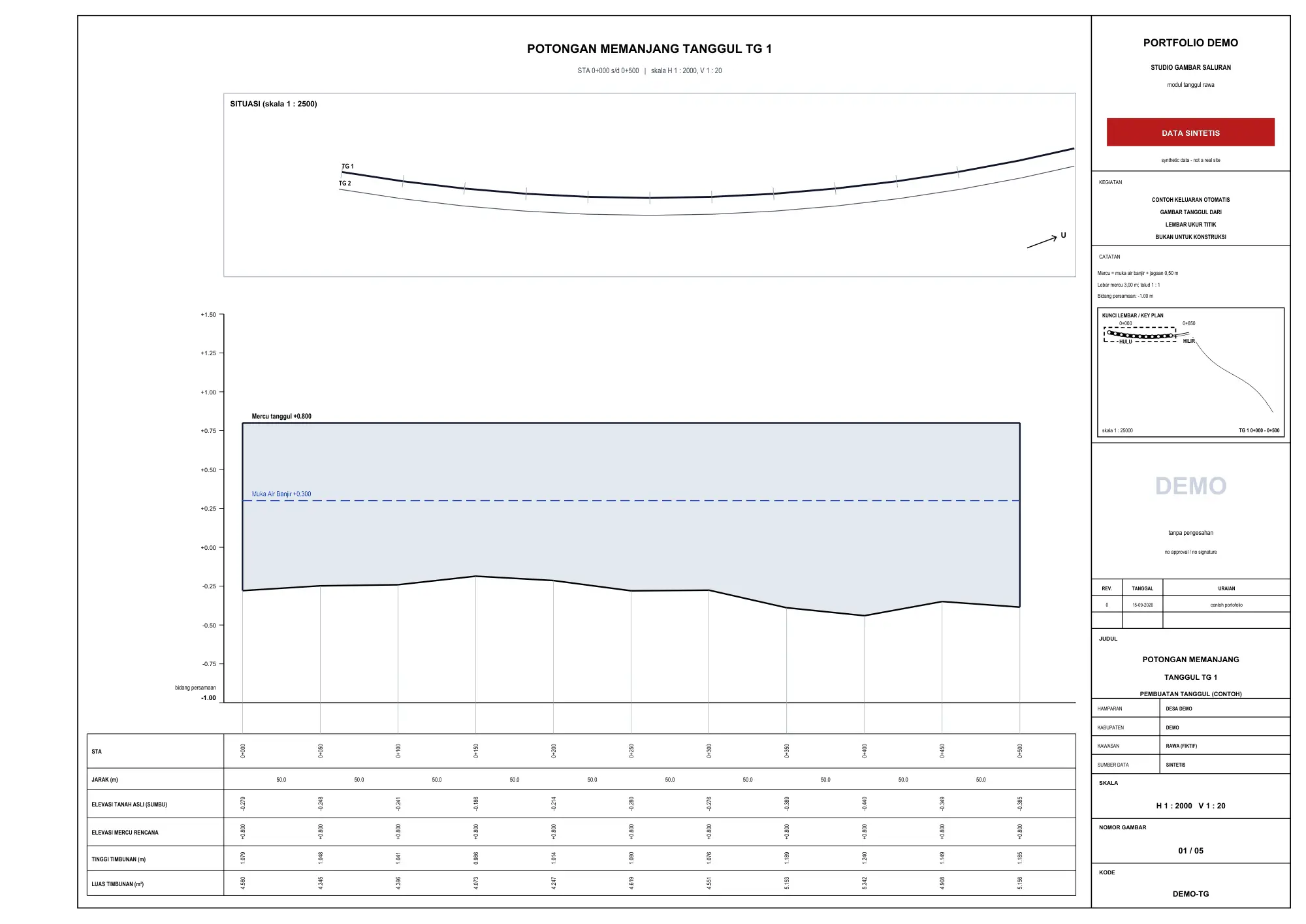

DATA DEMO Lembar gambar potongan memanjang tanggul: denah jalur di bagian atas, profil tanah asli dan elevasi mercu di bawahnya, dengan tabel STA dan elevasi. Kop DEMO.
Potongan memanjang dengan jalur situasi (DATA DEMO) Potongan memanjang TG 1 dengan jalur situasi, dari data sintetis. Kop DEMO.
Set PDF demo, 6 lembar A3

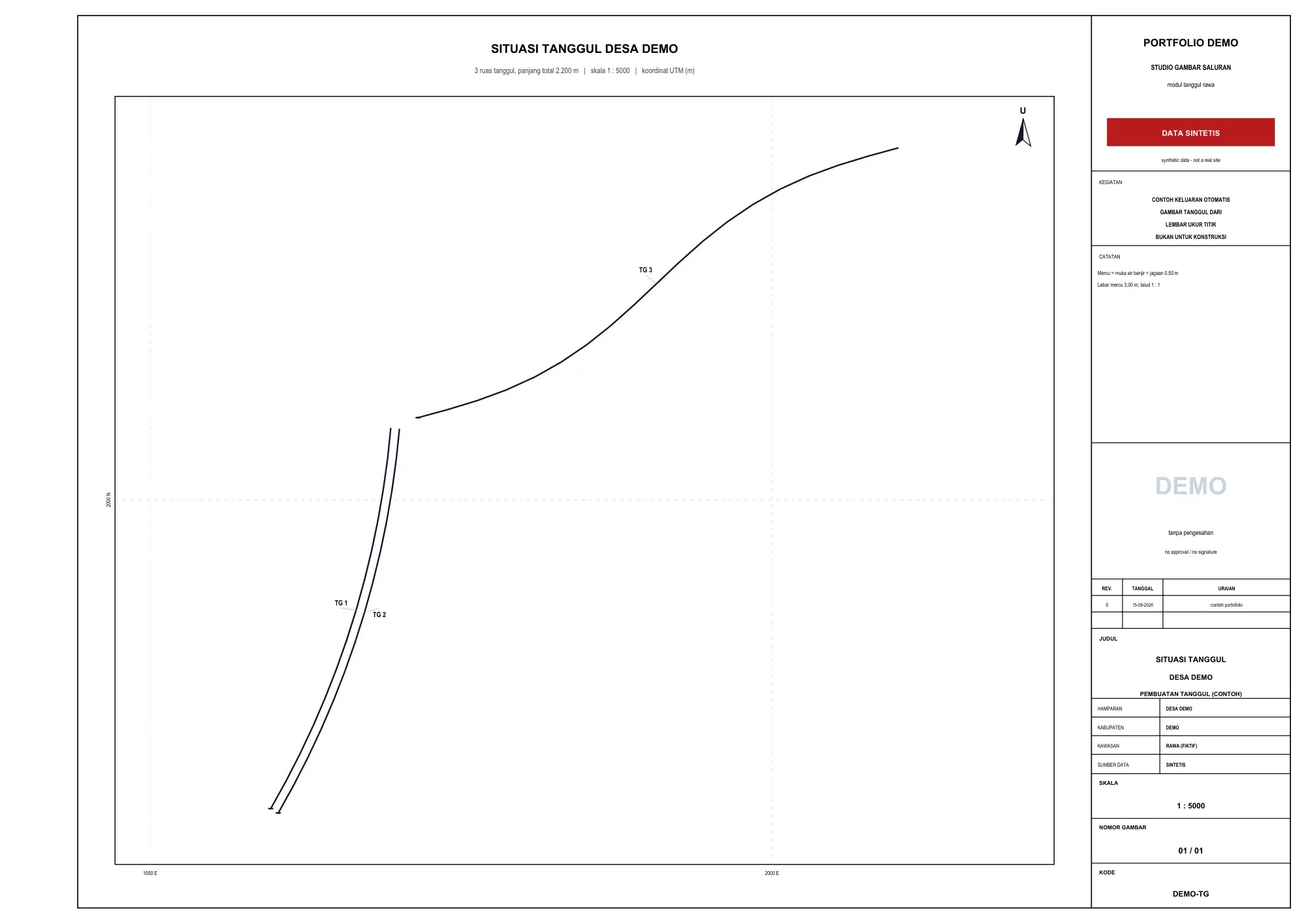

DATA DEMO Lembar gambar situasi berisi tiga garis trase tanggul dengan penanda STA pada grid koordinat fiktif. Kop DEMO.
Situasi trase tanggul (DATA DEMO) Situasi desa DEMO, 3 trase, skala 1:5000. Koordinat fiktif pada grid lokal.
DATA DEMO Penampang saluran STA 0+000, data demo Saluran tanah trapesium: dasar 0,80 meter, talud 1:1, kedalaman desain 1,05 meter, muka air normal 0,639 meter di atas dasar, dengan tanggul kecil di kedua sisi. Luas galian 1,538 meter persegi, timbunan 1,347 meter persegi. 9,510,010,511,011,512,0 -7,5-5,0-2,50,02,55,07,5 jarak dari as saluran (m) STA 0+000 · skala tegak dilebihkan Tanah asli Desain Air normal
Penampang saluran & dasar desain (DATA DEMO) Dimensi dari rumus Manning untuk aliran seragam; volume galian/timbunan dari luas ujung rata-rata antar-STA.
Dasar desain
Debit rencana Q0,45 m³/detik
Koefisien Manning n0,025
Kemiringan dasar0,0006
Lebar dasar b0,80 m
Kedalaman normal h0,639 m
Kecepatan V0,489 m/detik
Bilangan Froude0,235
Jagaan0,40 m
Kedalaman desain1,05 m
Luas per STA
STAGalian (m²)Timbunan (m²)
0+0001,5381,347
0+0502,0701,292
0+1001,7631,323
DATA DEMO Kurva S rencana dan realisasi, paket demo 18 minggu Rencana kumulatif mencapai 100 persen di minggu 18. Pada minggu 11 rencana 68,36 persen, realisasi 53,47 persen, deviasi -14,89 poin: status kritis. Tabel data tersedia di bawah grafik. 0% 25% 50% 75% 100% 24681012141618 minggu ke- deviasi -14,89 poin · kritis Rencana kumulatif Realisasi kumulatif
Kurva S — paket fiktif 18 minggu (DATA DEMO) Bobot item = jumlah harga item ÷ subtotal RAB. Rencana disebar rata sepanjang jadwal item; realisasi = Σ bobot × (volume terpasang ÷ volume kontrak). Status kritis bila tertinggal lebih dari 10 poin saat rencana ≤ 70 %.
Tabel data kurva S
MingguRencana kum. (%)Realisasi kum. (%)Deviasi (poin)Status
1 2,68 2,68 0,00 Sesuai
2 8,20 5,36 -2,84 Terlambat
3 11,50 8,09 -3,41 Terlambat
4 19,10 10,83 -8,28 Terlambat
5 26,39 17,15 -9,23 Terlambat
6 32,61 23,48 -9,13 Terlambat
7 38,82 29,81 -9,02 Terlambat
8 45,73 35,34 -10,39 Kritis
9 53,17 40,87 -12,30 Kritis
10 60,61 46,96 -13,66 Kritis
11 68,36 53,47 -14,89 Kritis
12 76,10 — — belum dilaporkan
13 83,84 — — belum dilaporkan
14 89,21 — — belum dilaporkan
15 94,57 — — belum dilaporkan
16 97,48 — — belum dilaporkan
17 99,85 — — belum dilaporkan
18 100,00 — — belum dilaporkan
DATA DEMO

Laporan mingguan pengawasan · ringkasan

Paket demo A — rehabilitasi saluran tanah (fiktif) · minggu ke-11

Rencana kumulatif
68,36 %
Realisasi kumulatif
53,47 %
Deviasi
-14,89 poin
Status
Kritis
Sisa waktu
49 hari
Laju dibutuhkan
0,95 %/hari
Laju 7 hari terakhir
0,93 %/hari
Progres minggu ini
6,51 %
Ringkasan laporan mingguan pengawasan (DATA DEMO) Paket, volume, dan jadwal fiktif. Laju dibutuhkan = (100 % − realisasi kumulatif) ÷ sisa hari; bila laju 7 hari terakhir lebih kecil, target tidak tercapai tanpa percepatan.
Riwayat tindakan (demo)
MingguTindakanPemicu
4Teguran teknis ke-1deviasi -8,28 poin
8Rapat pembuktian (show cause meeting) ke-1batas kontrak kritis terlampaui
8Rekomendasi percepatanrencana kejar target dengan titik uji
Bobot item dari RAB demo
KodeUraianBobot (%)Jadwal (minggu)
1.1Mobilisasi dan demobilisasi4,441–2
1.2Pengukuran dan pemasangan bouwplank1,241–4
1.3Pembersihan dan pengupasan lahan11,372–5
2.1Galian tanah biasa (manual)42,964–13
2.2Timbunan dari hasil galian, dipadatkan17,736–15
2.3Pembuangan sisa tanah4,279–16
3.1Pasangan batu 1:4 (boks outlet, 12 unit)5,528–15
3.2Plesteran 1:3, tebal 15 mm2,0911–17
3.3Pintu air kecil baja (pengadaan & pemasangan)7,7014–17
4.1Paket keselamatan konstruksi (SMKK)2,661–18
DATA DEMO · HARGA ILUSTRASI Rekap RAB ruas fiktif 1,2 km
No.Uraian pekerjaanVolumeSat.Harga satuan (ilustrasi)Jumlah (ilustrasi)Bobot
1. Pekerjaan persiapan
1.1 Mobilisasi dan demobilisasi 1 ls Rp 15.000.000 Rp 15.000.000 4,44 %
1.2 Pengukuran dan pemasangan bouwplank 1.200 m Rp 3.500 Rp 4.200.000 1,24 %
1.3 Pembersihan dan pengupasan lahan 9.600 m² Rp 4.000 Rp 38.400.000 11,37 %
2. Pekerjaan tanah
2.1 Galian tanah biasa (manual) 2.232,3 m³ Rp 65.000 Rp 145.099.500 42,96 %
2.2 Timbunan dari hasil galian, dipadatkan 1.576,2 m³ Rp 38.000 Rp 59.895.600 17,73 %
2.3 Pembuangan sisa tanah galian 656,1 m³ Rp 22.000 Rp 14.434.200 4,27 %
3. Pekerjaan bangunan
3.1 Pasangan batu 1:4 (boks tersier, 12 unit) 16,2 m³ Rp 1.150.000 Rp 18.630.000 5,52 %
3.2 Plesteran 1:3, tebal 15 mm 74,4 m² Rp 95.000 Rp 7.068.000 2,09 %
3.3 Pintu air kecil baja (pengadaan & pemasangan) 4 unit Rp 6.500.000 Rp 26.000.000 7,70 %
4. Keselamatan dan mutu
4.1 Paket penerapan SMKK 1 ls Rp 9.000.000 Rp 9.000.000 2,66 %
Subtotal (ilustrasi)Rp 337.727.300100 %
PPN 11 % (ilustrasi)Rp 37.150.003
Total (ilustrasi)Rp 374.877.303
Rekap volume & RAB (DATA DEMO) Volume galian 2.232,3 m³ dan timbunan 1.576,2 m³ dihitung dari penampang demo. Semua harga fiktif untuk ilustrasi — bukan harga penawaran dan bukan harga pasar.

Mau dokumen seperti ini untuk lokasi Anda?

Ceritakan lokasi dan jenis pekerjaannya; kami sebutkan data yang dibutuhkan.

Minta penawaran
